Tube系列全自动上料光纤激光切管机
激光功率（w）
3000~6000w
松谷激光科技Tube 系列全自动上料光纤激光切管机，联排双工位设计，双头可独立切割相同或不同形状的型材,上层成捆储料下层自动送料和收料，应用于：碳钢管激光切割，不锈钢管激光切割；
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功能于一身，为客户创造更多价值
-
01
龙门式横梁结构，高动态性能，高刚性，切割精度高，稳定性好,空走速度 100m/min,加工加速度达1.2G;
-
02

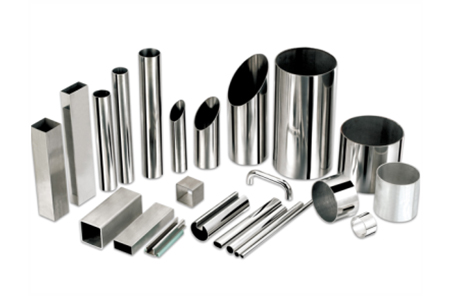

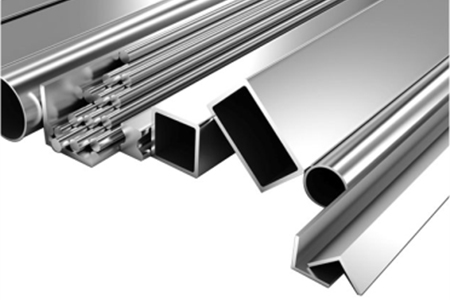

自定心卡盘，前卡避让短尾料切割，前后卡盘智能衔接,最短尾料 50mm,提高管材利用率:多管材适用,适用于矩形管、圆管、腰圆管、多边形管、工字钢,角钢和槽钢等
-
03
模块化设计，可选配不同的上下料方式，根据客户实际生产需求及车间布局，自由组合摆放:吹吸结合，管材内部与切割区域采用负压吸式除尘,除尘快速彻底,清洁生产:
-
04
标配气动渐变凹轮辅助支撑，避免被加工材料自重下垂,减小管材变形,提高切割精度。
-
05
选配半自动上料系统，可预先在上料机上排布多支管材，在自动切割状态下，设备会自动分拣进料完成切割:选配全自动上料系统，可整捆上料，放好后设备自动分拣上料，全程无需人工干预;
-
06
全自动润滑系统，定时自动供油，对机床的滑块和传动齿轮定量稀油润滑，有效改善传动件的运行状态，减少维护，延长设备使用寿命:
详细参数
优化创新，让产品，更快，更稳定，更放心
| 型号 | Tube6524 | Tube6512 | Tube7512 |
|---|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w | 3000-6000w |
| 上料长度(mm) | 5000-6000mm | 4000-6000mm | 4000-7500mm |
| 外形尺寸(mm) | 12000x2200x2300mm | 10200x2350x2200mm | 11600*2350*2250mm |
| 定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
| 最大加速度(G) | 0.8G | 1.2G | 1.2G |
| 最大联动速度(m/min) | 60m/min | 100m/min | 100m/min |
| 机床总重量(KG) | 3500kg | 3200kg | 3600kg |
| 卡盘最大重量(KG) | 260 | 120kg | 120kg |
| 管材直径范围(mm) | φ10≤圆管≤φ240,□10≤方管≤□240,槽钢≤20#,工字钢≤20# | φ10≤圆管≤φ120,□10≤方管≤□120,槽钢≤8#,工字钢≤8# | φ10≤圆管≤φ120,□10≤方管≤□120,槽钢≤8#,工字钢≤8# |
