HyTube系列三卡盘光纤激光切管机
激光功率（w）
3000-12000w

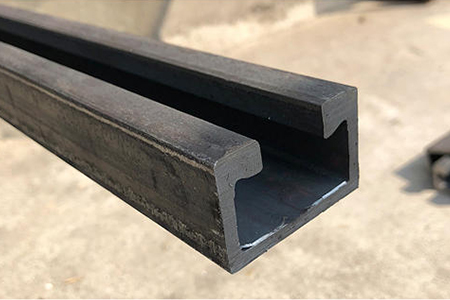

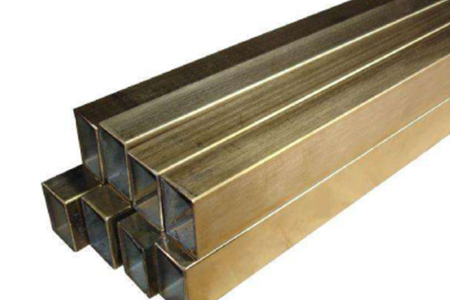

松谷激光科技HyTube系列三卡盘光纤激光切管机，三卡盘结构,双切割工位，“零”尾料激光切管加工;具备多种切割工艺控制功能，应用于：槽钢激光切割，方管激光切割。
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功能于一身，为客户创造更多价值
-
01
三卡盘结构，双切割工位，接近零尾料激光切管加工；
-
02

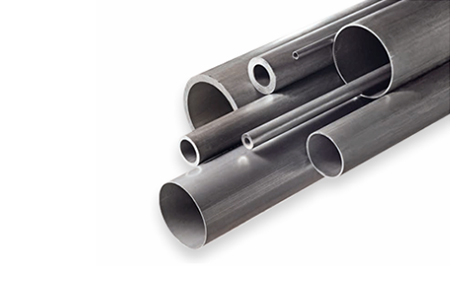

采用气动四爪总线控制自定心卡盘，配置多功能卡爪，可夹持各类截面管材；
-
03

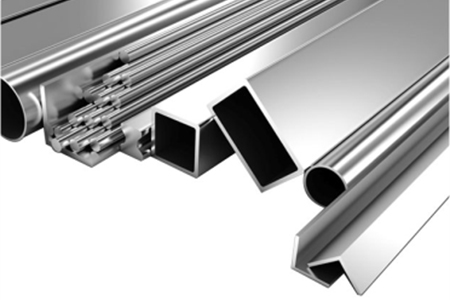

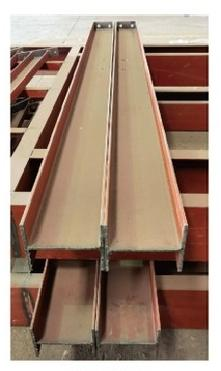

专业管材切割编程软件，支持角钢、槽钢、工字钢及异形管材切割加工，能有效节省材料，提高切割效率；
-
04
采用电容式三维光纤激光切割头，感应精度高、反应灵敏、性能最为稳定可靠，尖细割嘴部分有效避让异形截面；
-
05
具备尖角、棱边、转角转脉冲、多种切割工艺控制功能，保证切割尖角轮廓断面质量和切割效率；
-
06
采用浮动式托管装置，送管、旋转过程始终稳固加持，避免管材下垂，确保切割品质高度一致性。
-
07
床身采用整体拼焊结构，退火去除内应力，配置进口直线滚珠导轨和 YYC 齿条，可伸缩风琴式防护罩，厚重稳固，长期使用无变形。
-
08
全自动整捆上料、成品卸料、分拣机构装置（选配），无需人工干预，减少操作人员数量的同时提升加工效率。
详细参数
优化创新，让产品，更快，更稳定，更放心
| 型号 | HyTube 12036 | HyTube 6536 | HyTube 9536 |
|---|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | φ20~φ360*12000mm | φ20~φ360*6500mm | φ20~φ360*9500mm |
| 外形尺寸(mm) | 33800×4000×3200mm | 22200×4000×3200mm | 26600×4000×3200mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重复定位精度(mm/m) | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大联动速度(m/min) | 100m/min | 100m/min | 100m/min |
| 整机重量(KG) | 27000KG | 17600KG | 19800KG |
| 卡盘最大承载能力(KG) | 1000KG | 1000KG | 1000KG |
